Boîte de dérivation rapide Woertz

RAPIDE – SIMPLE – FLEXIBLE – NON INTERCHANGEABLE

catalogue des produits

Les nouvelles boîte de dérivation rapide Woertz – imbattablement rapides !

Une révolution dans l’installation électrique !

Avec les nouvelles boîte de dérivation rapide de Woertz, un point de contact peut être installé en moins d’une minute – sans casser le câble et sans outils.
Le temps d’installation des connexions câblées est ainsi réduit d’un vingtième.

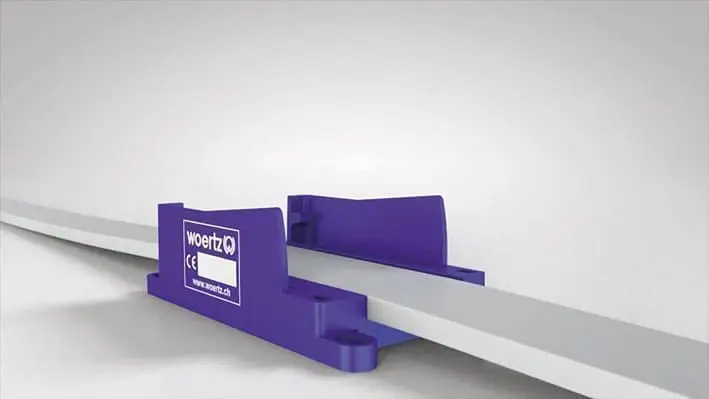

illustration de montage boîtier de connexion rapide Woertz 01
Ouvrir

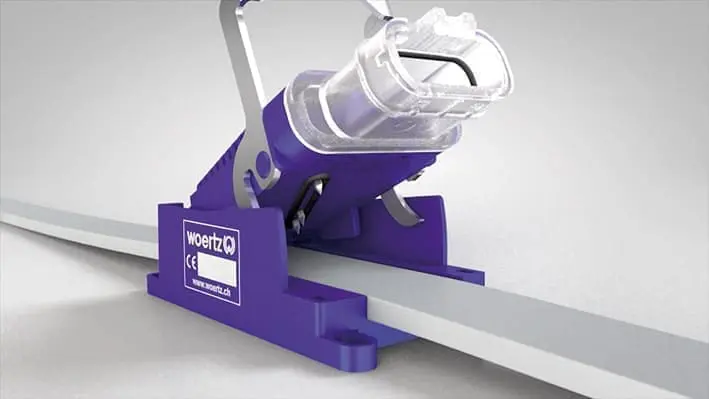

illustration de montage boîtier de connexion rapide Woertz 02
Installer

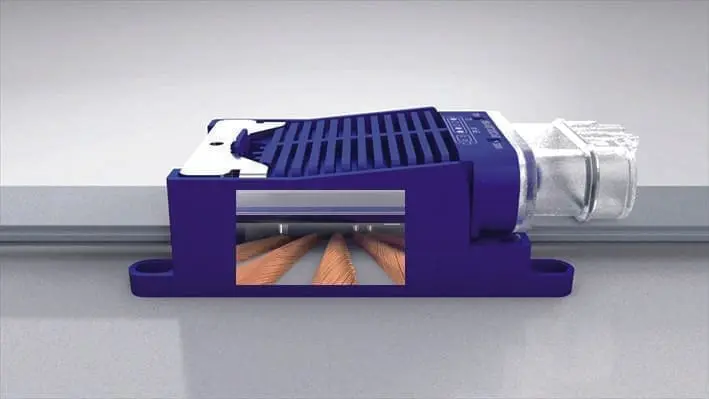

illustration de montage boîtier de connexion rapide Woertz 03
Refermer

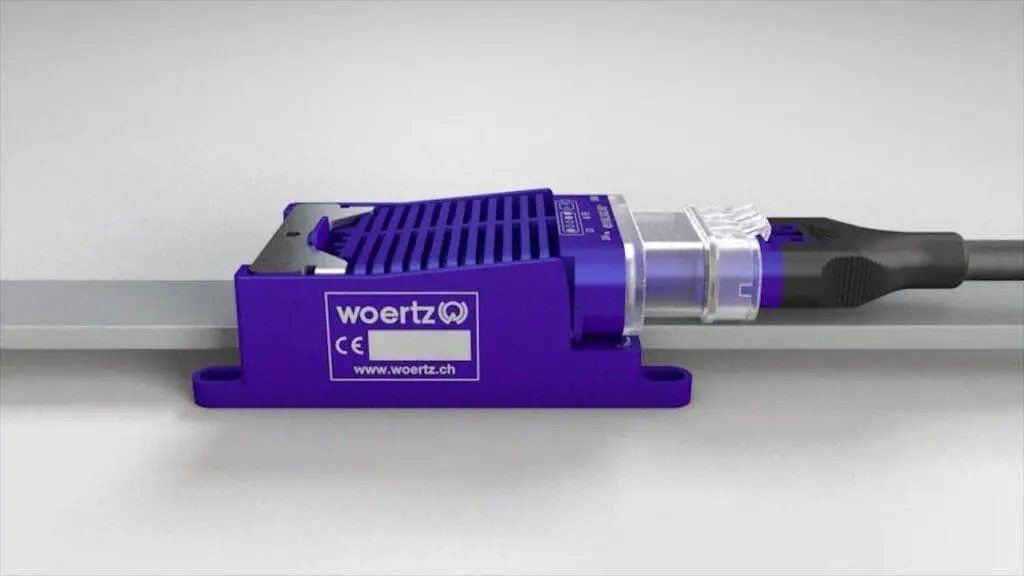

illustration de montage boîtier de connexion rapide Woertz 04
Brancher

Pour câble plat Woertz Dali, Combi et Power à l’intérieur et leurs variantes IP68 à l’extérieur.
Disponible en 24 versions différentes avec des variantes de connecteur Code 1 3 broches (L1‑, L2- ou L3 NPE) ou 5 broches 3LNPE ou par ex.
pour Dali Code2 (L1‑, L2- ou L3-NPE + Bus 1+2).

En raison de la géométrie du câble, la prise ne peut pas être mal connectée, de sorte qu’aucun spécialiste qualifié n’est nécessaire pour cela.
Des prises supplémentaires peuvent être connectées au câble plat à tout moment et en tout lieu.

Les boîtes de jonction sont longitudinales et peuvent donc également être logées dans des conduits étroits.
La fixation intégrée permet également une installation directe au plafond ou au mur.
La boîte peut éventuellement être verrouillée en plus avec une vis pour empêcher toute manipulation.

Les avantages techniques

  • Contact fiable
  • Installation la plus rapide possible
  • Extensible de manière flexible
  • Assemblage sans outil
  • Mécaniquement non interchangeable
  • Assemblage également possible sans personnel qualifié
  • Classes de protection IP20 (débranché) et IP40 ou IP68 (branché)
  • Système pré-assemblé

systèmes de produits

Système de câble plat Woertz Power 5G

Série de douilles à connexion rapide 48100

Système de câble plat Woertz Power IP 5G

Série de douilles à connexion rapide 48110 power 5g ip

Système de câble plat Woertz DALI 3G

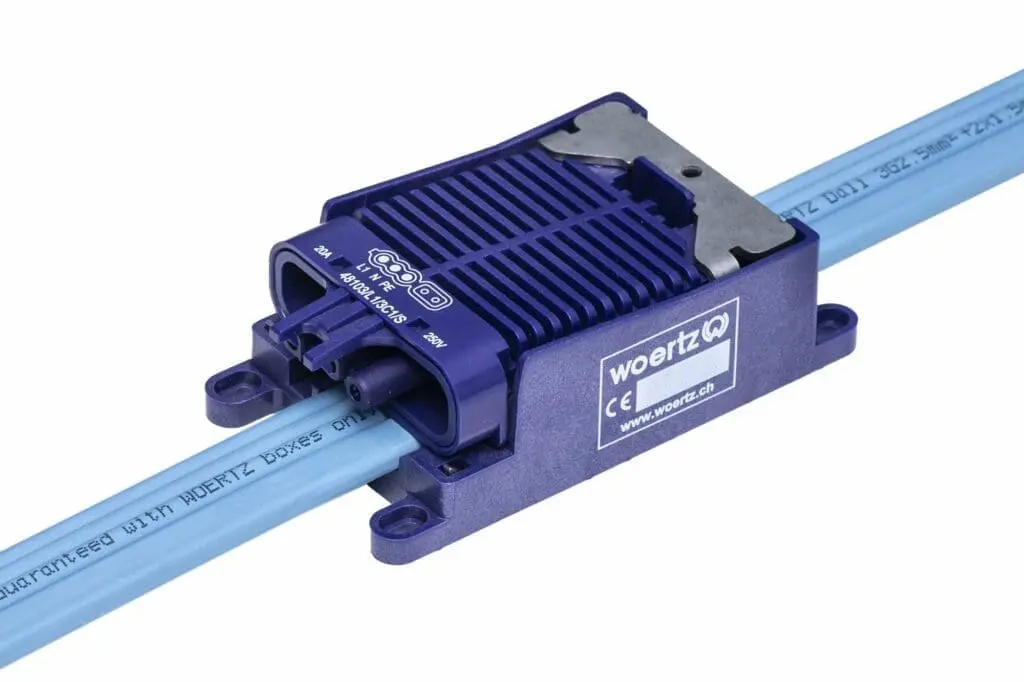

Série de douilles à connexion rapide 48103 dali 3g

Système de câble plat Woertz DALI 5G avec bus

Série de douilles à connexion rapide 48106 dali 5g

Système de câble plat Woertz DALI/Combi 5G

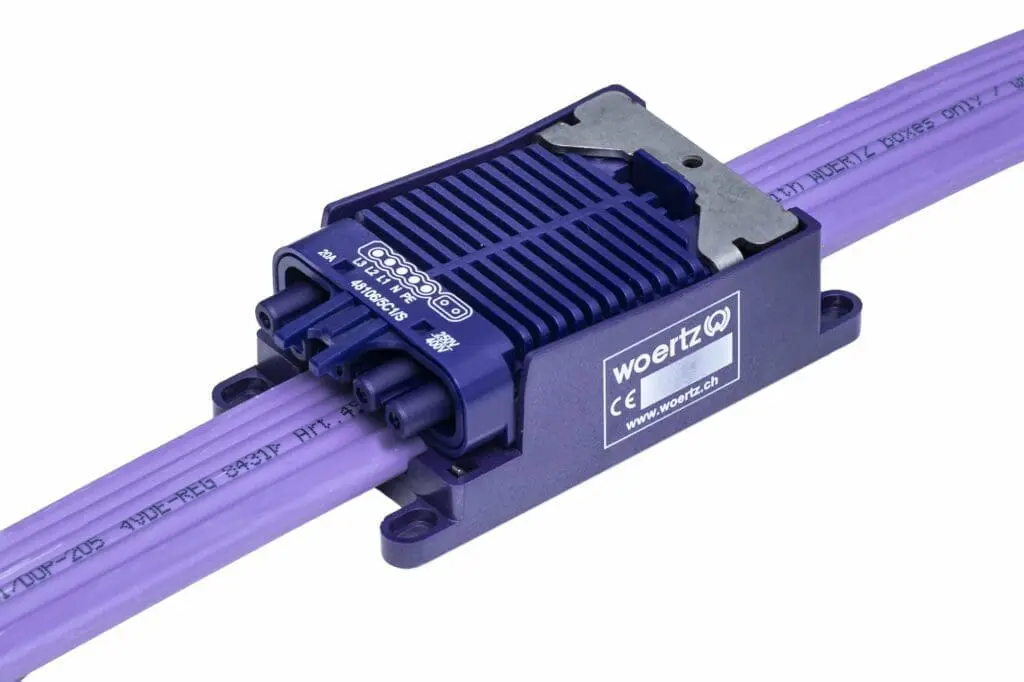

Série de douilles à connexion rapide 48106 dali 5g et combi 5g

Système de câble plat Woertz DALI 5G IP

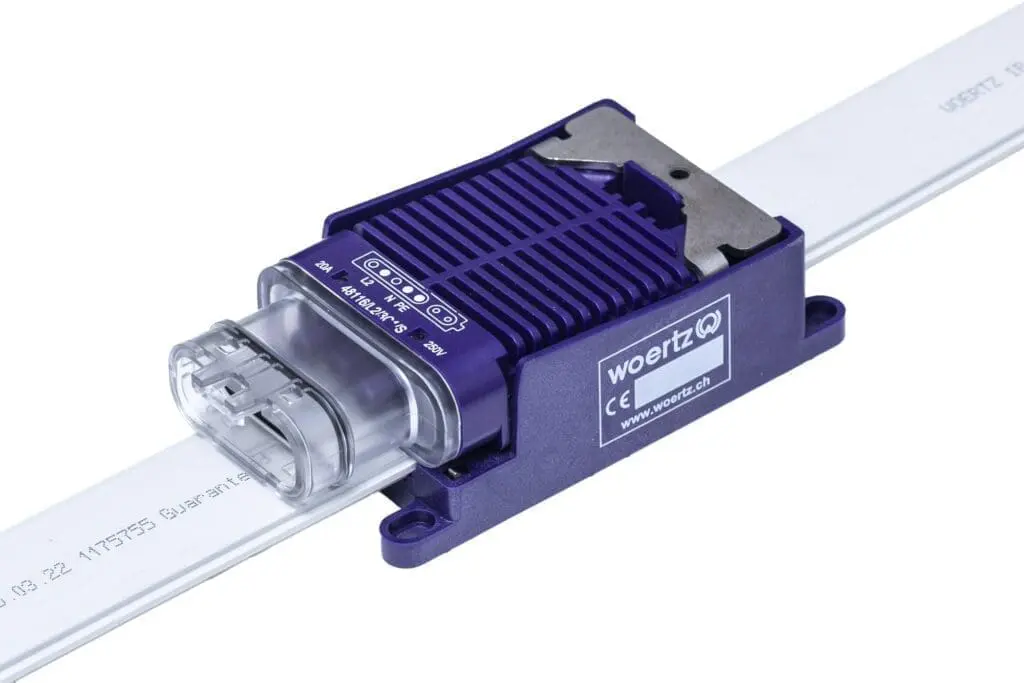

Série de douilles à connexion rapide 48116 dali ip et combi ip

Système de câble plat Woertz DALI 5G IP avec bus

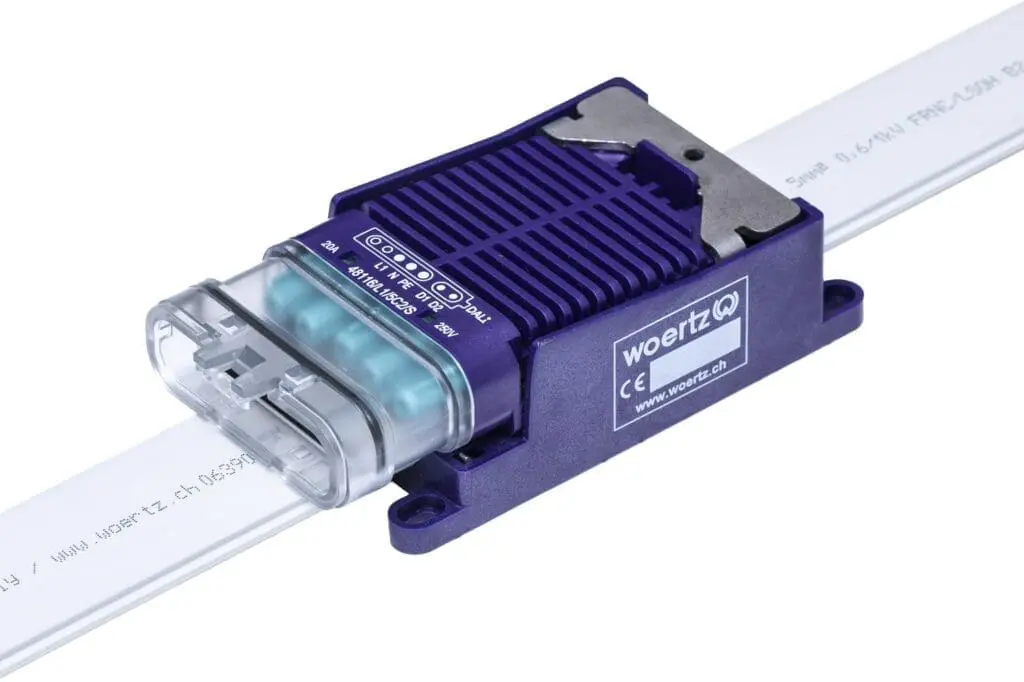

Série de douilles à connexion rapide 48106 dali 5g ip
