Borniers
L’un des éléments les plus simples d’un circuit électrique sont les borniers.
Ils n’ont que deux fonctions simples : premièrement, connecter conductivement les fils des borniers entre eux, et deuxièmement, maintenir mécaniquement les extrémités des fils.Pour remplir ces fonctions à un haut niveau de qualité à long terme, cependant, un certain nombre des phénomènes physiques doivent être correctement pris en compte.
Une grande partie n’est pas correctement interprétée ou en partie mal interprétée.
Fondamentalement, tous les borniers ont les mêmes composants.
Les extrémités de fil à connecter sont pressées de manière amovible sur la bande de connexion.
Blocs de jonction en un coup d’œil
Bornes à vis
Le bornier à vis est le bornier le plus massif avec le meilleur contact.
- Développement de puissance maximal
- Borne à vis avec contact latéral
- La pince pour toutes les applications
- Champ d’étiquetage avant
- La pince la plus vendue en Suisse
pinces à ressort
La pince à ressort a une force de contact moyenne et peut être assemblée rapidement.
- Fonctionnement pratique de tous les éléments
- Champ d’inscription à l’avant et sur le côté
- Compatible avec les râteaux d’interconnexion boulonnés
Bornes à ressort
La borne à ressort a la force de contact la plus faible et est le bornier le moins cher.
- Borne enfichable avec contact pratique
- Grande plage de section de 0,5 à 4 mm²
- Champ d’étiquetage avant
- nouveau râteau d’interconnexion enfichable
La bonne technologie pour chaque application
Contexte technique
Comparaison avec le développement de puissance maximum
La force de serrage dépend des éléments suivants :
- Couple
- Force du ressort (limitée par la capacité de charge du boîtier, la résistance à la flexion du fil/toron)
Résistances de contact
La résistance de contact et la qualité de contact dépendent des éléments suivants :
- surface de contact
- force de contact
- matériel de contact
- Couches étrangères (oxydes, pollution)
Temps de montage – différence
La vérité sur les temps de montage et la différence entre bornes à vis et bornes à ressort.
forces cinétiques pendant le mouvement de secousse
Les forces de mouvement dépendent des éléments suivants :
- Masse du conducteur
- Fréquence de mouvement
- Force de serrage comme force de déplacement >
Dissipation de la chaleur
Le développement de la chaleur dépend des éléments suivants :
- Qualité des contacts
- Intensité du courant
- Surface des pièces métalliques
- Capacité thermique (quantité de chaleur pouvant être stockée) des pièces métalliques
Dissipation de la chaleur
Le développement de la chaleur dépend des éléments suivants :
- Qualité des contacts
- Intensité du courant
- Surface des pièces métalliques
- Capacité thermique (quantité de chaleur pouvant être stockée) des pièces métalliques
Composants électriques
Rail profilé Réf. 4382 et 4383, type C30
29×15×2mm et 32×18×3mm
- Disponible en quatre versions de matériaux
- Nous pouvons fournir les rails profilés dans n’importe quelle longueur souhaitée moyennant un supplément de coupe
- Les rails profilés peuvent être fournis avec des trous de fixation ou avec des élingues moyennant un supplément de prix

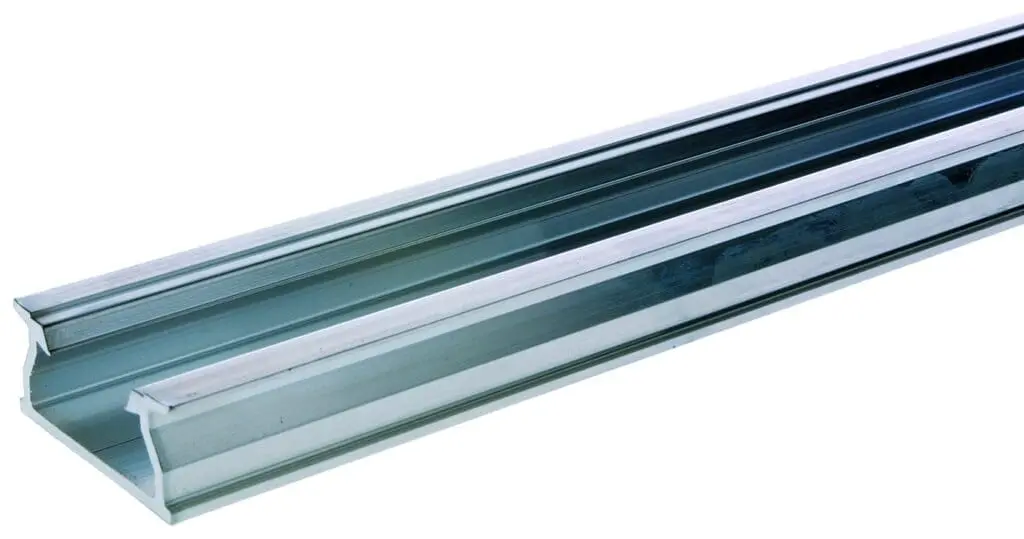

Rail combiné réf. 80291, DIN35/C30
29×15×2mm et 32×18×3mm
- Flancs extérieurs selon EN 60715
- à encliqueter sur bornes et appareils selon DIN35
- Profilé intérieur pour recevoir les patins série n° 4420 et n° 44320 et les poseurs rapides série n° 4350
Installateur rapide en alliage d’aluminium durci
pour rails profilés n° 4382, 4383 et 80291, type C30
- également disponible en acier inoxydable A4
- avec vis à six pans creux
- Des passe-câbles sont toujours nécessaires pour la pose de câbles
