L’installation électrique du futur
Pour les installations électriques, nos systèmes de câbles plats pré-assemblés offrent efficacité, confort et sécurité, avec des connexions testées qui excluent pratiquement toute erreur. Idéal pour les grands projets et les installations d’e-mobility.
Le pré-assemblage est l’avenir de l’installation électrique
Le pré-assemblage est l’avenir de l’installation électrique
Les avantages
- Efficace
L’installation est réduite au strict minimum. - Confortable
Sur place, uniquement brancher comme prévu. - Pré-testé

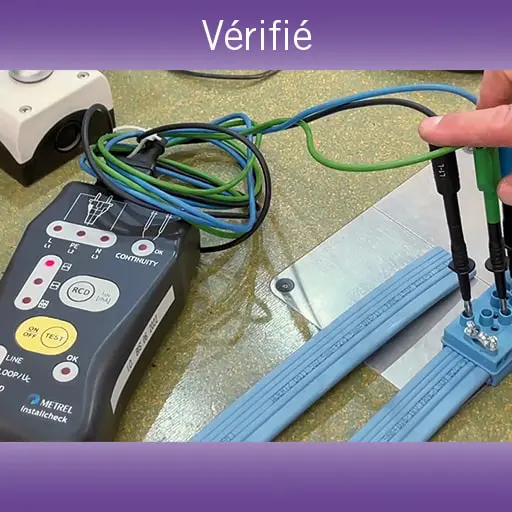

Les points de contact ont déjà été testés plusieurs fois. - Sûr
Les erreurs sont pratiquement impossibles.
Efficacité et sécurité
Woertz livre sur le chantier des torons de câbles plats complets avec des boîtes d’alimentation et de jonction pré-assemblées, étiquetées et testées, qui n’ont plus qu’à être assemblées par l’installateur et branchées selon le plan. Il n’y a pas besoin de réflexion majeure sur place et la possibilité d’erreurs est considérablement réduite.
Cela accélère considérablement l’installation électrique et réduit considérablement les coûts, en particulier dans les grands projets avec des pièces répétitives et de nombreux étages.
Planification simple – classique ou numérique avec BIM
La liste des assemblages de câbles pour le pré-assemblage peut être exportée directement depuis le logiciel BIM à l’aide des données.
Pré-assemblage avec câble plat versus installation électrique enfichable
La méthode du câble plat pré-assemblé est plus économe en énergie, plus sûre, plus rapide et moins chère que l’installation électrique enfichable.
Avec l’installation électrique enfichable, la ligne principale sous tension est interrompue et le courant est conduit via les multiples points de contact d’une connexion enfichable (câble-fiche, fiche-prise, prise-câble). Il en résulte une perte importante de tension ou de courant. Les points de contact sont toujours des points faibles. En particulier, des points de contact disposés en série entraînent une panne à grande échelle en cas de panne. De plus, les câbles de raccordement ne sont généralement disponibles qu’en longueurs standard, ce qui entraîne des longueurs de câble excessives inutiles.
Avec la méthode du câble plat, la ligne principale sous tension n’est pas interrompue. Le flux de courant optimal est toujours garanti. Les dysfonctionnements au niveau d’un point de contact n’affectent qu’un seul point de contact et non l’ensemble du système. Les branches peuvent être faites n’importe où sur le câble. Il n’y a pas de surlongueurs. Des branches supplémentaires peuvent également être ajoutées ultérieurement à tout moment. La méthode du câble plat pré-assemblé est également plus rapide à installer et plus clairement planifiée que l’installation électrique enfichable avec les nombreux câbles et prises.
Exemples d’application préfabrication

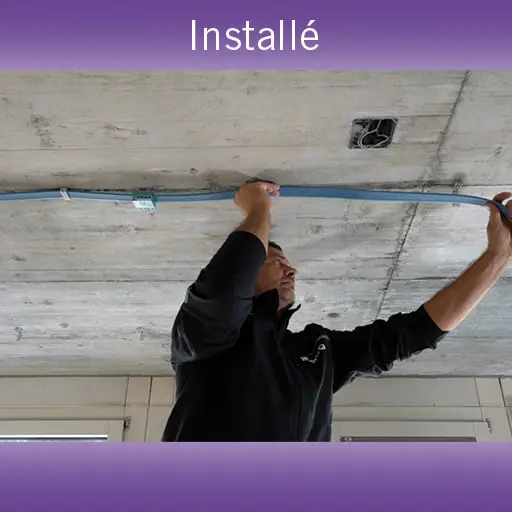

Installation de câbles plats pré-confectionnés

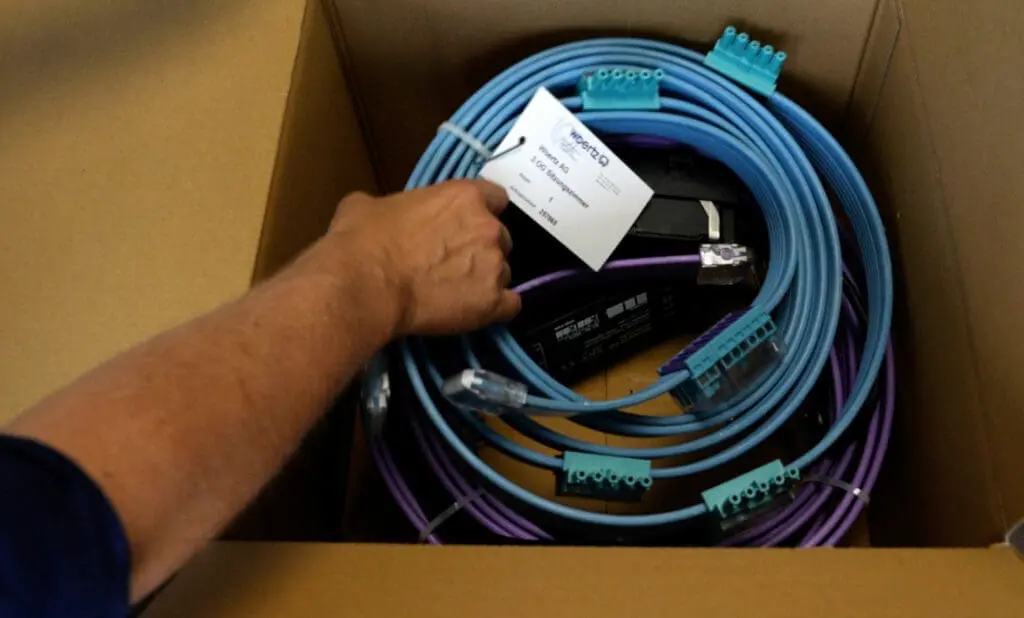

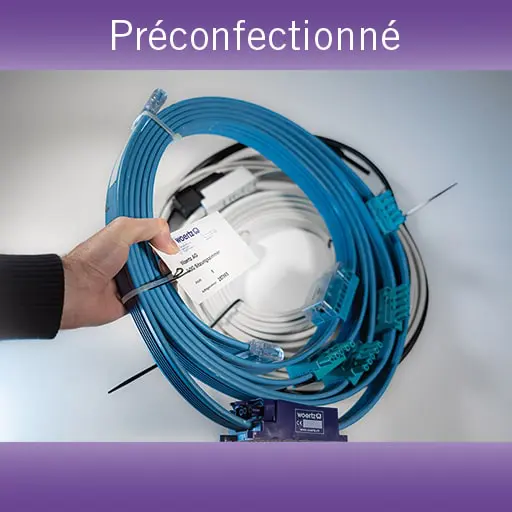

Les brins de câble plat pré-assemblés sont livrés à temps sur le chantier, ont déjà été testés plusieurs fois et sont étiquetés.
Il suffit de les fixer et de les brancher avec les consommateurs.

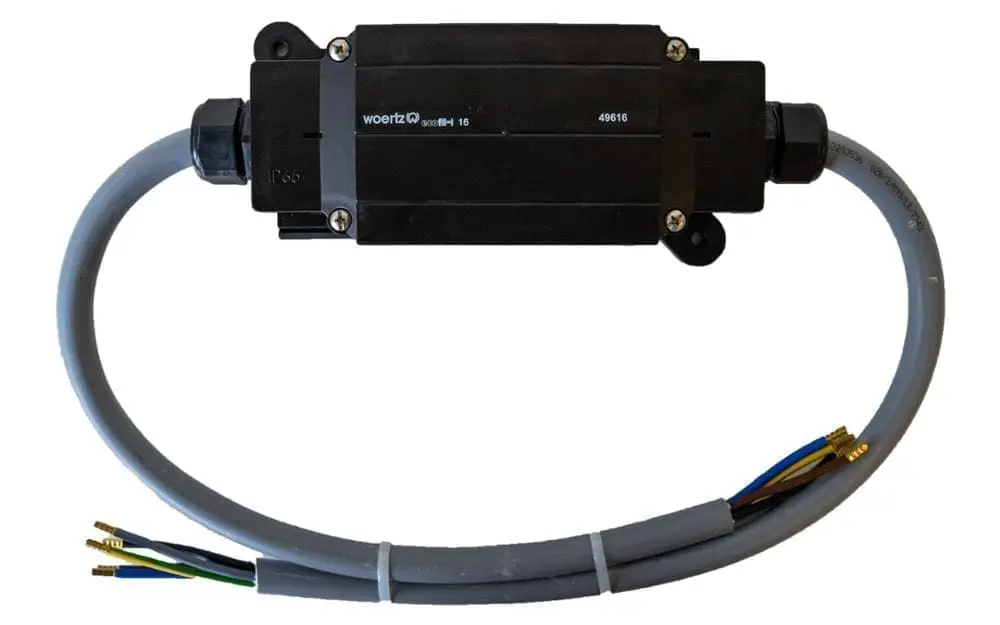

Les boîtes de jonction pré-assemblées avec les câbles sortants déjà montés vers les bornes de recharge permettent d’économiser jusqu’à 300 % de temps d’installation. Les boîtes de jonction peuvent également être préinstallées sur le câble plat. Le câble doit seulement être fixé au mur avec les pinces et le câble sortant, qui a déjà été dénudé, connecté aux bornes de charge.
