Systèmes de sécurité incendie

Woertz propose un système de sécurité incendie complet qui répond aux normes de sécurité les plus strictes. Notre système de câble plat assure une installation rapide, une sécurité maximale et une garantie du système. Notre câble plat FE180 répond aux normes de sécurité incendie les plus strictes et garantit le maintien de l’isolation pendant 180 minutes. Idéal pour les bâtiments et les tunnels, avec des performances certifiées et la classification la plus élevée dans la réglementation des produits de construction.

Solution système Woertz pour la sécurité incendie

Les avantages

  • Vitesse d’installation – Sans rupture de câble
  • Sécurité optimale – FE180, E30/E90, B2ca s1 d0 a1
  • Solution complète – Câblage et acheminement des câbles testés par le système
  • Garantie système – Garantie sur l’ensemble du système
Dr. Tamas Onodi
Dr. Tamas OnodiCEO Woertz AG
Lire plus
« Grâce à des avantages de conception et à un matériau de haute technologie, le système de câble plat de sécurité incendie breveté Woertz est beaucoup plus sûr que les câbles ronds et offre également des avantages exceptionnels en termes de vitesse d’installation. »

Systèmes de sécurité incendie dans les bâtiments et les tunnels

Le système de sécurité incendie Woertz représente une solution complète pour les exigences de sécurité les plus élevées, composée d’un cheminement de câbles, d’un câble plat et de boîtes de jonction.
Il garantit qu’en cas d’incendie, les éléments de sécurité sont alimentés en énergie de manière fiable afin d’assurer l’air, l’éclairage et la signalisation lors d’une évacuation pour protéger la vie et l’intégrité physique.

Woertz propose une solution globale testée par le système et conservant la fonction E90 à partir d’une source unique.
De plus, le câble plat FE180 répond à la classification la plus élevée du Règlement Produits de Construction B2ca s1 d0 a1 et ne présente donc aucun comportement critique en cas d’incendie.

Titre de la vidéo sécurité incendie
Lire la vidéo sur brandsicherheit videotitel

Système de sécurité incendie FE180, E30/E90

Sur la base du système d’installation de câble plat, les éléments importants pour la sécurité peuvent être alimentés en énergie de manière fiable en cas d’incendie.

Le câble plat Woertz est classé comme câble de sécurité FE180.

Les conducteurs disposés en parallèle dans le câble plat sont isolés en céramique et garantissent ainsi l’intégrité de l’isolation pendant 180 minutes.
L’espacement des fils est dimensionné de telle manière que même si la gaine isolante est totalement détruite par le feu, il n’y a ni contact ni court-circuit entre les fils individuels.

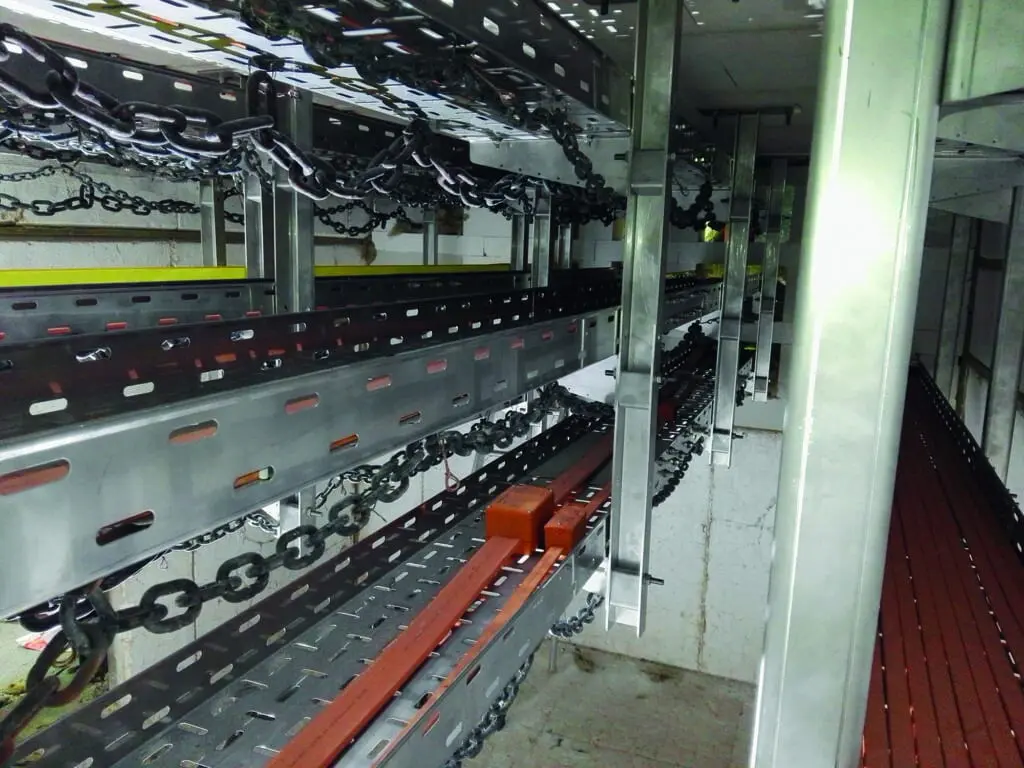

Terrasses de câbles d'essai au feu

Intégrité de l’isolation FE180

Le test d’intégrité de l’isolation détermine la période de temps pendant laquelle un câble non sollicité mécaniquement conserve une capacité d’isolation minimale sous l’influence du feu.
Le brûleur enflamme le câble sur une longueur de 50 cm à 750 degrés Celsius.
Si le courant circule toujours après la durée du test de 180 minutes et qu’aucun court-circuit ou interruption ne s’est produit, le test est réussi et le câble est classé FE180 (FE = exposition à la flamme ou au feu) pendant 180 minutes.

Intégrité fonctionnelle E30/E90 (DIN4102-12)

Le test selon DIN 4102–12 avec les classifications E30, E60 et E90 est un test de système dans lequel les éléments électriques et le système de support sont testés ensemble pour la fonctionnalité.

Le terme « intégrité fonctionnelle » désigne le maintien de l’alimentation électrique des équipements de sécurité en cas d’incendie.
Il s’agit par exemple d’installations d’éclairage de secours et d’issues de secours, de systèmes d’extraction de fumée ou d’ascenseurs pour pompiers.
L’intégrité fonctionnelle indique combien de temps une installation doit continuer à fonctionner en cas d’incendie.
La déclaration se réfère au comportement de l’ensemble du système de câbles, y compris le câble, la prise, le cheminement des câbles et le matériel de fixation.

Règlement sur les produits de construction

Classement B2ca s1 d0 a1

Le règlement sur les produits de construction et les classes de comportement au feu précisent quelles classes doivent être utilisées dans les installations de construction d’aujourd’hui.
Les systèmes de câbles plats Woertz sont sans halogène, ont des propriétés ignifuges et à faible dégagement de fumée – selon IEC et EN.

La classification B2cs comprend le confinement de la propagation des flammes, la limitation du développement du feu et la limitation du taux de dégagement de chaleur.

Avec la classification de produit de construction la plus élevée possible B2ca s1 d0 a1, nos câbles plats dépassent de loin les exigences standard pour les câbles sans comportement critique.
Avec nos solutions, nous vous garantissons une installation sans problème dans les bâtiments – même si le pire arrive au pire.

Classification complémentaire s1 d0 a1

S1 do a1 est la classification supplémentaire la plus élevée possible pour un câble. Elle est indispensable pour la protection de la vie et de l’intégrité corporelle. En cas d’incendie, les câbles eux-mêmes ne doivent pas présenter de danger supplémentaire. Ces classifications supplémentaires sont indiquées par les lettres “s” pour smoke, “d” pour dripping et “a” pour corrosif.

Si aucune classification supplémentaire n’est indiquée pour un câble, ces câbles ne répondent pas à ces exigences de sécurité.

s1- faible formation de fumée
s1- faible formation de fumée

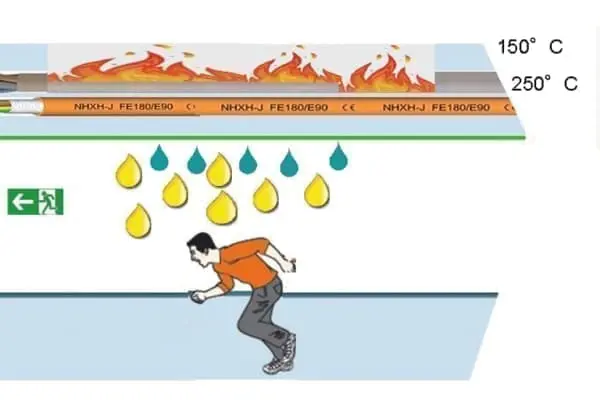

d0 - pas de gouttes enflammées
d0 – pas de gouttes enflammées
a1 - gaz légèrement corrosifs
a1 – gaz légèrement corrosifs

Sécurité incendie – installez en toute sécurité avec Woertz

Lors de l’installation du bâtiment, le câblage pour l’alimentation électrique doit être sélectionné à un stade précoce.
Les critères de sélection décisifs sont, par exemple, la taille de la propriété et le type d’utilisation.
De plus, un concept de protection incendie est absolument nécessaire pour les systèmes de câblage pour des exigences de sécurité accrues.
Nous avons la compétence nécessaire pour vous aider dans ce domaine et le prouver également avec les certificats correspondants.

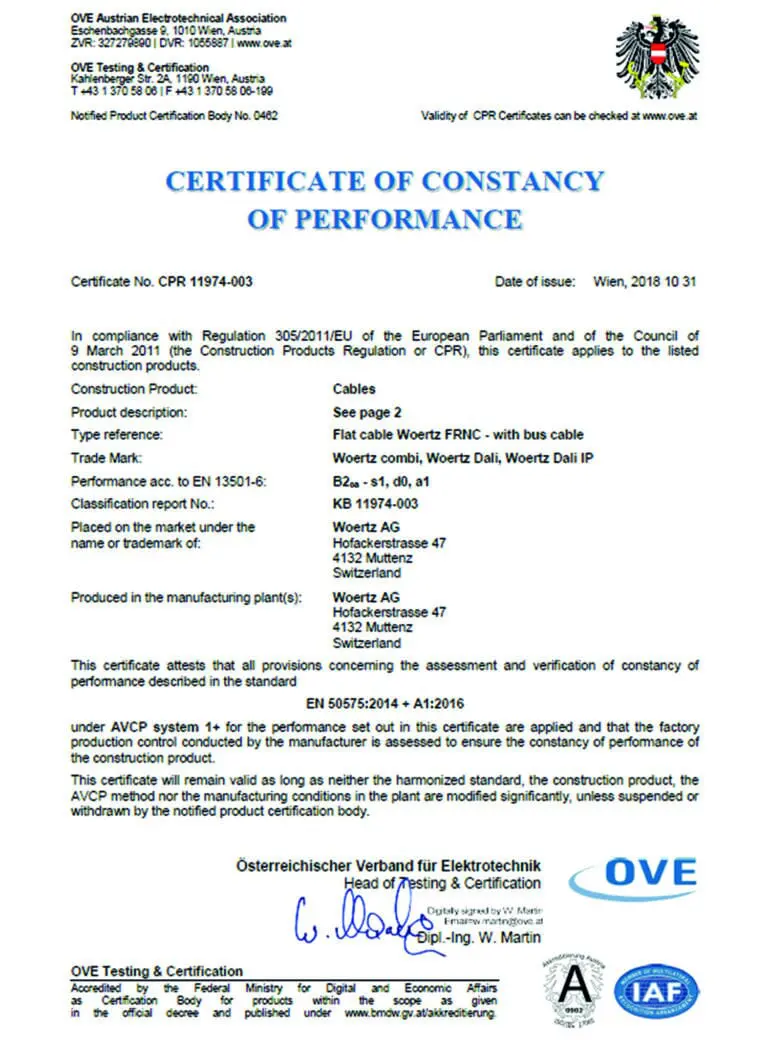

ove

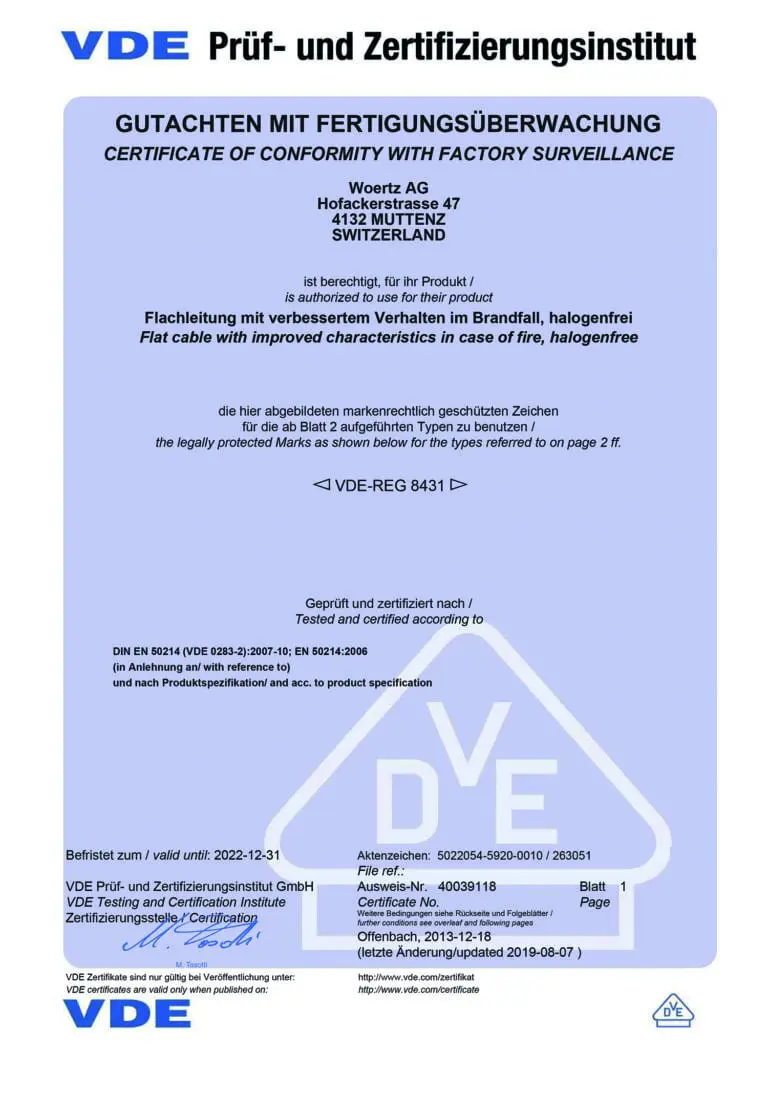

vde certi

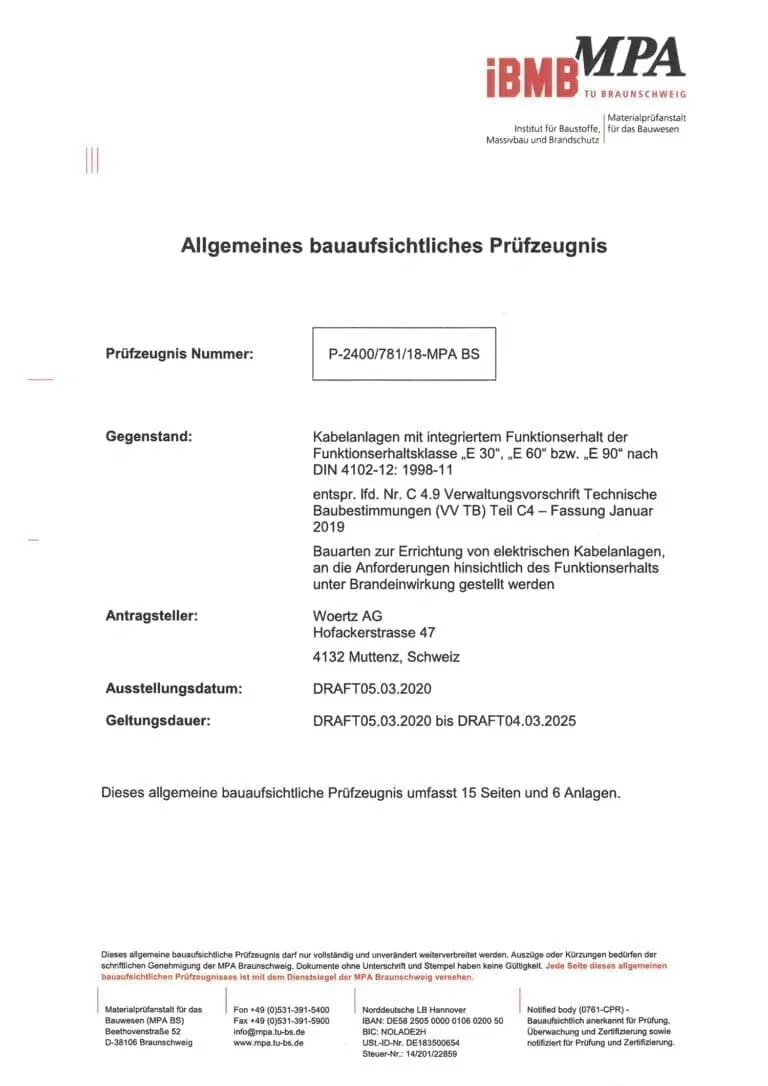

Certificat de sécurité incendie e90

Sécurité incendie dans les bâtiments

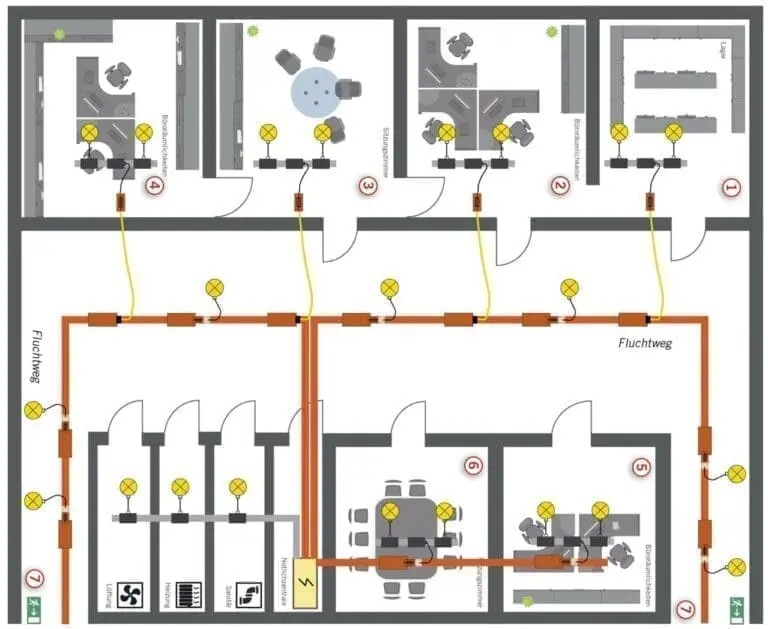

Concepts de sécurité incendie pour le câblage

Le concept standard de sécurité incendie consiste à diviser les bâtiments en compartiments coupe-feu avec des câbles électriques à l’intérieur ou à l’extérieur.

Le concept de sécurité fait référence aux secteurs incendie dans lesquels la défaillance totale de l’alimentation est critique et prévoit donc une alimentation multiple décentralisée au sein d’une section incendie.

Compartiments coupe-feu 1–4 :

Concept standard avec câble d’alimentation à l’extérieur des compartiments coupe-feu concernés.

Compartiments coupe-feu 5, 6 :

Concept standard avec câbles d’alimentation à l’intérieur des compartiments coupe-feu concernés.

Compartiment coupe-feu 7 :

Concept de sécurité avec alimentation multiple décentralisée dans un ou plusieurs compartiments coupe-feu.

concept de sécurité incendie

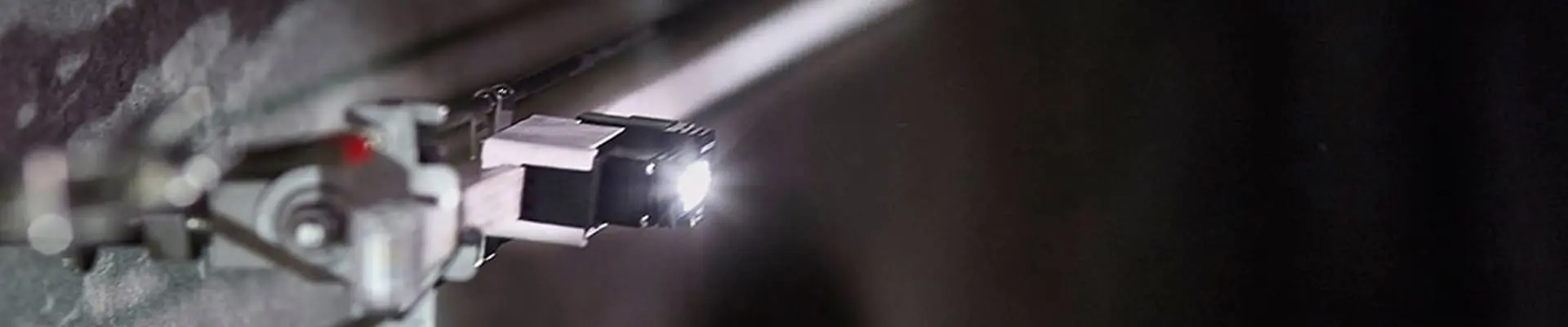

Sécurité incendie dans la construction de tunnels (éclairage de secours / éclairage / ventilation)

Woertz a développé un système de câblage avec des exigences de sécurité considérablement accrues, spécialement pour une utilisation dans la construction de tunnels routiers et ferroviaires.
La solution de système modulaire se caractérise par une résistance élevée à l’eau, à la poussière et au feu.

La solution système permet le pré-assemblage de torons de câbles plats prêts à installer qui peuvent être installés sur site en peu de temps.
Les interruptions d’utilisation des bâtiments d’infrastructure sont ainsi réduites au strict minimum.

Des exigences élevées sont imposées aux systèmes de câblage dans les structures d’infrastructure telles que les tunnels, les passages souterrains et les parkings à plusieurs étages.
La saleté, l’humidité et le nettoyage à haute pression exposent les installations électriques à une large gamme de charges lourdes.

Tunnel routier--éclairage de secours---éclairage---ventilation-

Pour les constructeurs et les investisseurs, ces systèmes de câblage doivent garantir un haut niveau de sécurité, de fiabilité, de flexibilité et un rapport coût/bénéfice optimal.

Les longs tunnels, les grands bâtiments d’entreprise ou les installations publiques doivent pouvoir être évacués rapidement en cas d’incendie.
Pendant ce temps, il est nécessaire de maintenir l’alimentation électrique de l’éclairage de secours, du désenfumage, des signaux d’urgence et des systèmes de communication.

Système de main courante E90 pour l’éclairage des issues de secours

Le système de main courante ergonomique E90 avec éclairage intégré est un système complet d’éclairage d’orientation du tunnel (main courante-conduite de câbles-câblage-boîtier d’alarme-contrôle-voyant).

La construction en acier inoxydable autoportante et stable protège non seulement efficacement les pièces importantes pour la sécurité pendant le fonctionnement normal, mais également en cas d’incendie.

Faits :

  • Système de maintien de fonction testé E90
  • Alimentation avec câble plat Woertz FE180 E90
  • Lumière LED avec une installation et un remplacement très rapides en cas de maintenance.
  • Lumières en design IP 66 et IP 68
  • Éclairage LED optimisé avec un éclairage uniforme et linéaire des passerelles de 50 lux
  • Les composants individuels sont tous facilement accessibles, faciles et rapides à assembler.
  • Tous les composants sont résistants aux chocs et disposent d’une isolation de protection, min. IP65, sans halogène, ignifuge et auto-extinguible.
  • Système avec la plus faible masse combustible et avec le plus faible dégagement de fumée en cas d’incendie.
